2018年12月15日

JMS578/JMS567 USB3-SATAブリッジ

JMS578/JMS567 という USB3-SATAブリッジチップがある。USBディスクなんかでよく採用されてて有名なもの。まともなデーターシートなど入手できないが、回路図はあるのである。JMS578 は、ODROID-HC1/HC2 で採用されていて、その回路図に載っている。(QFN48) 。JMS567 は、NanoPi NEO/NEO2 用の NAS キット (QFP-48)。

どうやらこれも SPI-FLASH が必要で やはり 64KB (512kb) 。採用されているのは、Pm25LV512, MX25L512E 。ODROID-HC1/HC2 採用の JMS578 は、アップデート・ファームウェア(ROMファイル)と Linux の書き換えツールがある。JMS567 は分からない。ファームウェアのアップデートはあり、PC に一回接続すれば、PC のツールが使えるようだ。

さて、JMS578/JMS567 は単体で入手できる。要するに USB3-SATAブリッジを自作することは可能である。

    JMS578/JMS567 48pin は、ピンアサインがほぼ同じである。ただし、2つの回路図で、MODE0,1 が違い 水晶が 25MHz/30MHz という違いがある。USB2 専用/USB3 という違いもあり MODE が水晶選択だけかどうかは未確定。なお、JMS578 は、0.4mm ピッチ QFN しかない。ハンダ付けが無理。

安価に売っているものをなぜわざわざ作りたいのか? というと ちょっと変わったものを作れないかなと。




USB3.0 は、USB3 の通信と USB2 の通信の 2系統の通信経路がある。 USB2 のほうをちょいと切り替えて、他の SBC で使えないかな?とふと思ったのである。無茶な話だと思うのだが、調べてみないことには。

ブロック図を見てみると・・・USB3 と USB2 の PHY が独立でバスに接続されている。まさか、独立して操作できるとも思えないが・・・ファームウェアの実装次第なのかも。

もしできるとすれば、面白い。SAS ディスクでしかできないようなことが、一応できるのである。

最初の疑問 -- ひょっとして USB 2 のポートを接続しなくとも、デバイスが認識されるのか?

USB 3 のポートしか使用しないのであれば、はなから配線しない。USB 2 のポートは、別のコネクタに配線することが可能ではないか。(まぁ、もしそうだとしても、USB 2 を物理的に切り離すことを考えておかないといけないだろう。)

USB 3.0 specification を眺めれば、完全に経路は別。HOST 側は、最初に USB 3 のポートへの接続を試みて、Link 出来たら、それだけ使うような気がする。

次の疑問。そうだとして、USB 3 のポートを使用している間も USB 2 のポートは使えるのだろうか? 出来ないようにも思うが、わざわざ出来ないようにするのも・・・という気もする。



別にできなくとも・・・という気もする。遅いパスを積極的に使わなくても良いではないか。活躍するのは、なんらかの理由で、USB 3 のポートに接続している SBC が動かなくなったときである。そのときに、USB 2 のポートが利用できれば良い。

いやいや。是非とも同時アクセスが可能であって欲しい。どう利用するかなぞ後の問題である。高級機にしかない機能を安価に作る。それが出来れば満足である。

    本来ならば、SATA のポート・セレクタを使うべきところである。しかしそんなものは、一般のニーズがなく流通していない。JMB572 とか 1-2 ポート・マルチプライヤ だが、2-1 ポート・セレクタの機能もある。2.5 インチ HDD サイズに msata x2 を載せるとか、M.2 x2 載せるとかするボードに使われてたりして安価そうな気がするが、ポート・セレクタと使われている製品はあるのかどうか?

    とにかく、2 つのホストからアクセス可能な製品は、ハイエンドしかないのである。安価に実現できるものならば、是非とも試してみたいのであった。




ところで、BUS スイッチについて。USB 2.0 を切り替える アナログスイッチは購入できる。それどころか、SATA や、PCIe の速度にも対応している製品がある。それなりに高価だったと思うが、それ以上に問題なのは、小さくてハンダ付けできない・・・ということである。これに比べれば、0.5mm ピッチの QFN など楽勝に思えるのである。

普通のアナログスイッチで、USB 2.0 ぐらいは通せないだろうか?例えば、74VHC4053 。スペックを見れば無理そうなのだが、ひょっとしたらいけるかも知れない。

ハンダ付けできなければ、構想倒れになってしまうので、重要な要素、先に実験してみたい。

・・・とか思い込んでいたのだが、USB2.0 ならば TSSOP14,16 のパッケージがある!。

 ・TC7USB42FT,TC7USB40FT,TC7USB221FT(EOL), FUSB22(16pin)

このうち、今だけ送料無料の RS-online で買えるのは、EOL(End Of Life) の TC7USB221FT であった。

とりあえず、TC7USB221FTで考えてみよう。

    電源電圧は、3.6V までだが、最大定格は 4.6V 。TC7USB42FT,TC7USB40FT は、4.3V までで、最大定格は 4.6V 。

    -3 db バンド幅は、TC7USB42FT,TC7USB40FT が 1.5GHz , TC7USB221FT は 750 MHz 。使えないかと書いた 74VHC4053 は、4.5V 時 280MHz 。ダメそうにも思うが -3db 落ちるだけである。デジタル信号だし、実は使えるんじゃないの?という気もする。

USB3 を Aポート、USB2 専用を Bポートとする。S が L になったら、Bポートを選択。S を L にする条件は、1) Aポートの VBUS が来ていない。2) Bポート側 SBC の GPIO が L 。

Aポートを選択と書いたが、Aポートは USB に接続しなくても良いかも知れない。パターンカットできるように考えておこう。

    いや違う。望ましいのは、Aポートを無接続、Bポートのみ配線で、A側から Bポートの使用を禁止できるという制御。保険として、ジャンパすれば 禁止したときAポートに接続できる。

    たから S をプルアップしておいて、A側の GPIO を L にすれば切り替えで良い。

VCC は、どうするのか?悩ましい。ダイオードで、0.6V 落ちるとすれば、4.4V 。LDO はちょっと厳しいが、なしだとちょっとまずそう。ここは、DC/DC コンバータにするか。duty 100% までサポートするタイプなら、ぎりぎりまでいけそう。

12V 電源ということにして、A と B の電源を ダイオードを通して使うのはどうか? 3.5inch DISK に使えるし、モーター用なら ダイオードの電圧降下などどうということはない。別に2電源にせず、専用でも良い。USB コネクタの VBUS は、電源が入っているかどうかのチェックにだけ使う。

BUS スイッチは、買ってしまった TC7USB221FT を3.3V で。裏面に 74VHC4053 のパターン。これを 5V でつかう。

コネクタだが、USB3 の方、Type C にしたいところだが、無理。基板が作れない。どうするかというと、USB3.0 micro-B 。丁度 micro usb が2つ連なったような形状のもの。




だいぶ形になってきた。しかし・・・

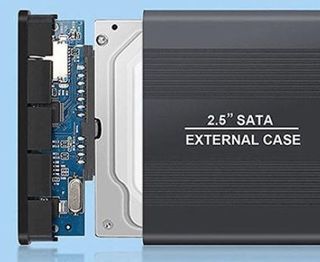

自作というのは、随分とお金がかかる。このボードなど明らかに JMS567/578 だが、$3 前後。ケーブルだけで $1 ぐらいなので、実質 $2 。うーん、ひとつサンプルに買ってみるか。

    このボード良く見ると、安物の巻き線インダクタではなく、チップインダクタを使ってる。バッタ品だから安いのであって、元は少し高いのかも。
    あと、USB3 の内側の配線にのみ、コンデンサが。コネクタの信号名は TXP/TXN で PCIe のルールだと送信側にのみコンデンサを入れる。しかし TXP/TXN は、デバイス側から見た信号名なのだろうか?・・・というとそのようだ。PCIe のルールと同じようである。
    他にも参考になることがある。REG_IN -- 内蔵DC/DC コンバータへの入力だが、VBUS を直接入力しているようだ。参考回路では ダイオードを通して入力したりしてたので。
    また、MODE1 は明らかに GND で、MODE0 は明らかに GND ではない。01 とうことで Nas-DOCK と同じ。水晶は 25MHz 。
    パターンを見ると NC がすくない。このことからも JMS567 だと判断できる。


ところで、この昔からあるアルミのケース。ケースだけ使いたい。入らなくて当然なのだが、コネクタ位置とか、基板幅を合わせておきたい。ちなみに、値段は、$3.2 。国内でも、(あれば)500 円以下じゃないかと思うが、青が欲しい。

基板幅は、HDD よりわずかに大きい 70mm 幅にしている。SATA コネクタは、中心が 4.8mm 上にずれる。そうしたつもりが、明らかに間違っている。




発注した後にすこし変更した最新版 v1.2a
回路的には、USB3 のコンデンサを修正。発注後は、コネクタ類とかシルクとか。

HDD に直接取り付けを考えてのレイアウトだが、一応 7pin コネクタを付けられるようにしてある。
ASM1061 で使ったもの(スルーホール)でも多分付く。あと垂直タイプとか。

TX と RX が逆になっている可能性があって自信がない。その場合、7pin を裏側に付ければ良いかと。

とにかく、7pin コネクタを付けた場合電源ケーブルを出したい。15 pin のパターンから直接ハンダ付けすれば良いのだが、4 pin タイプが付くように変更した。後、DCジャックのところ。5mm のターミナルブロックも付くように。どちらの修正も必要ではないが、もし・・というか間違えていて再発注が必要になったときのベースにしようかと。


ところでこれ、USB 3.0 の状態遷移(の一部)。これを見る限り USB 2.0 は、全く使わない。USB 2.0 を使おうとするのは、接続できなかったりした時だけのようだ。また、USB 2.0 モードになってしまうと、USB 2.0 をリセットしない限り戻ってこない。それはともかく、使っていない間 USB 2.0 デバイスがどういう挙動をするのか? USB 2.0 の仕様どおりに動くべきなのであれば、やはりちゃんと動くのではないか?という気がしてきた。USB 3.0 の仕様書は USB 2.0 の動作に関してノータッチのようなのである。だったら、設計する側は、dual port として動作するようにするしかないではないか。

・・・と甘い期待が膨らむのであった。


しかし、もし思ったとおりだとすれば、こんなので良いのではないか? USB 3.0 Type を付けて、ただ配線して終わり。電源だけは、ちょっと考えたいが。

VBUS から電源を取っても良いんだが、ダイオードをつけるとなると Vf 分の電圧降下が心配。上記の格安アダプタなんか HDD への電源にダイオード入れてるし 2段になってしまう。2.5inch HDD だと スピンアップに 1A は必要みたいだし。1A で 0.3V 程度の 低Vf 品となると、NSR0320 とか RB161MM-20 とか。こういうのを mouser で買うとかなり高く・・・ aliexpress では品がなく、やっぱり高い。mouser の 1/5 ぐらいだが、100 個 $6 とか。これが ただの SS12 (1N5817) だと 100 個 $1 。

こうしておくと、任意の SuperSpeed デバイスでの動作を試すことが出来る。・・・もし実験が成功したら作ってみるかな。
